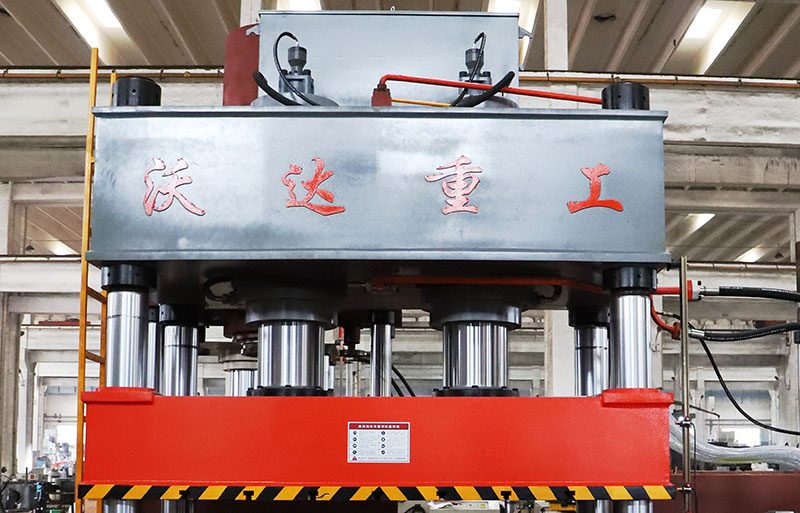

上一期我们谈到了500吨四柱式油压机油缸密封圈的更换方法,也分析了这个方法的缺点和问题,这次我们再介绍一种新的液压机油缸密封圈更换方案,供各位参考借鉴。其工作步骤如下 :
(I)顶杆支撑活动横粱,顶出缸将其顶起,卸除主缸活塞杆与活动横粱相联接的螺纹压环的固定螺栓,顶出缸慢慢地将活动横粱往下放使活动横粱与活塞杆分离。脱离开一段距离以后,在活动横粱中心沉孔上垫上铁块,铁块上安放一个千斤顶 ,把活塞和导向套上所有要更换的新密封圈套在千斤顶上,然后千斤顶打起,支撑活塞杆,旋下螺纹压环。
(2)放净充液箱和主油缸中的液压油,拆卸油缸端盖压紧环和导向套,在导向套的工艺螺纹中也装上螺栓头带孔的螺栓,用铁丝从螺栓头的孔中穿过后缠绕在活塞杆的止扣上。千斤顶释放,活塞杆下落,利用活塞杆的重量把导向套带出。
(3)利用导向套和千斤顶之间的空间更换导向套上的密封圈,并将活塞上要更换的密封圈套在活塞杆上。
(4)将螺纹压环与活塞杆旋紧联接。用钢丝绳穿过压环的螺栓孔,再往上穿过上横粱减轻孔,吊起活塞杆组件,千斤顶释放后连同垫铁块一起移出。
(5)顶出缸将活动活动横粱横粱顶起,与活塞杆止扣结合后格脱钢丝绳,用螺栓固紧螺纹压环,恢复活塞杆与活动横粱的联接 。
(6)顶出缸完全释放,活动横粱带动活塞杆组件下落到工作台面上,活塞密封圈位置露出缸筒,剥去已坏的密封圈,将套在活塞杆上新的密封圈安装到位。
(7)顶出缸缓慢上升,将活动横梁连同活塞杆组件顶起。注意的是,在活塞进入缸筒时要防止密封圈不受到挤破、翻卷、咬边损伤。活塞完全进缸筒以后,安装导向套和端盖压紧环,完成主缸密封圈的更换工作。
这种更换密封圈的方法是改变直接从活塞端(由上往下)安装密封圈为把密封圈套在活塞杆上(由下往上)再安装到活塞和导向套的沟槽中。充分利用顶出缸的作用力,减轻劳动强度,并且不会出现由上往下安装时所遇到的问题,减少了后续工作,缩短了机床的停歇时间,提高经挤效益。
