500吨锚杆托盘液压机_500吨三梁四柱液压机

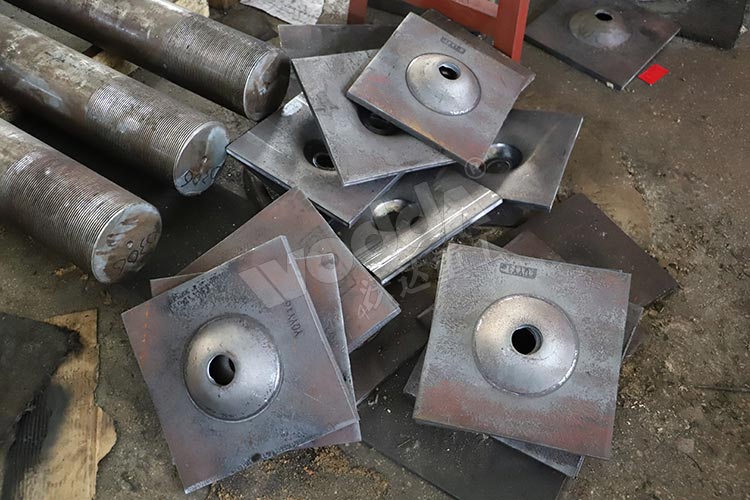

500吨锚杆托盘液压机可冲压300x300x14mm左右的支护垫板。机身结构为普通型三梁四柱式，工作台面800x800mm，行程400mm，开口800mm。压制速度快，冲压稳定操作简单，模具带有切断功能，冲型后自动截断，一次成型，效率高。

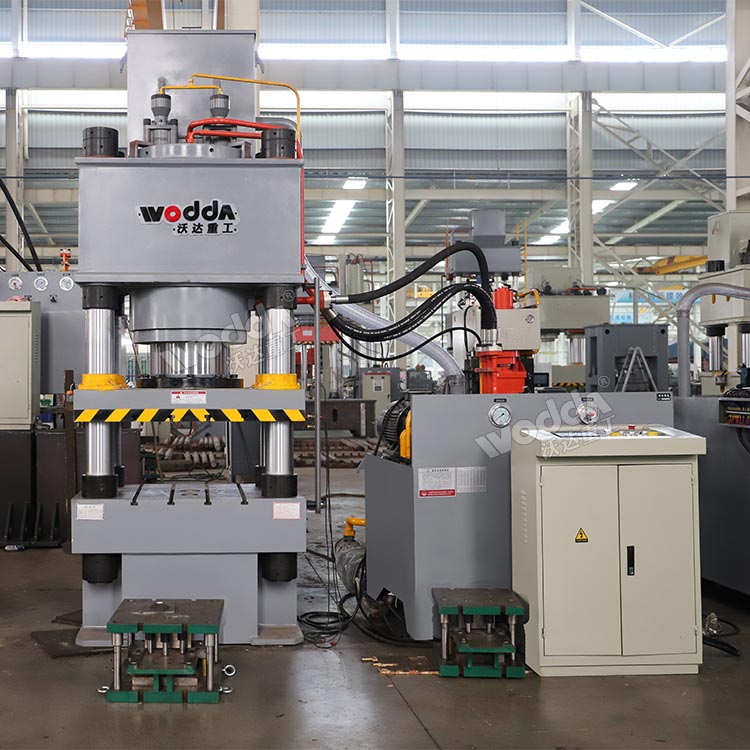

500吨锚杆托盘液压机也称500吨三梁四柱液压机，由主机及控制机构两大部分组成。主机部分包括液压油缸、横梁、立柱组成，其中滑梁为钢板焊接而成，经退火处理后再机加工；工作台预留出料孔，生产过程中废料经模具下模、出料孔，从工作台后方掉落，减少了清理的工作量，提高了自动化生产的效率。液压机构由油箱、液压管路、高压泵、电机、压力阀、方向阀、传感器、油温冷却装置、液位计和温度计等组成，可通过PLC控制系统设定具体参数，并与自动送料装置的控制系统形成有效联动。

锚杆托盘液压机的特点：

1、矿用锚杆托盘液压机的控制系统设有手动、半自动两种工作方式。

2、液压系统采用二通插装阀集成系统，动作可靠，使用寿命长，液压冲击小，连接管和漏泄点减少。

3、矿用锚杆托盘液压机的动力系统安装在地面上，便于维护、维修。

4、设有独立可移动控制柜，方便操作。

5、液压机可限压、限程、定位、工艺动作。

6、机身为三梁四柱四螺母式结构，具有足够强度和刚度，三梁均为高强度铸铁件；

7、滑块以四根立柱为导向上下运动，为了提高立柱表面的耐磨性能立柱导向部分采用表面淬火；

8、配备PLC控制，一键操作，方便快捷；

9、矿用锚杆托盘液压机的工作台及滑块T型槽尺寸、间距按标准制作或按需定制。

目前煤矿企业多选用自动化生产线来完成锚杆托盘的加工，500吨锚杆托盘自动化生产线由500吨三梁四柱液压机+自动送料机+模具组成。整个过程无需人工操作，由自动送料机直接抓取剪切好的长条板，送至500吨三梁四柱液压机模具上，压机一次下压过程中完成剪切、冲孔、压型，推料杆将压制好的托盘推出。操作简单，效率高、安全系数高、节约人力成本。

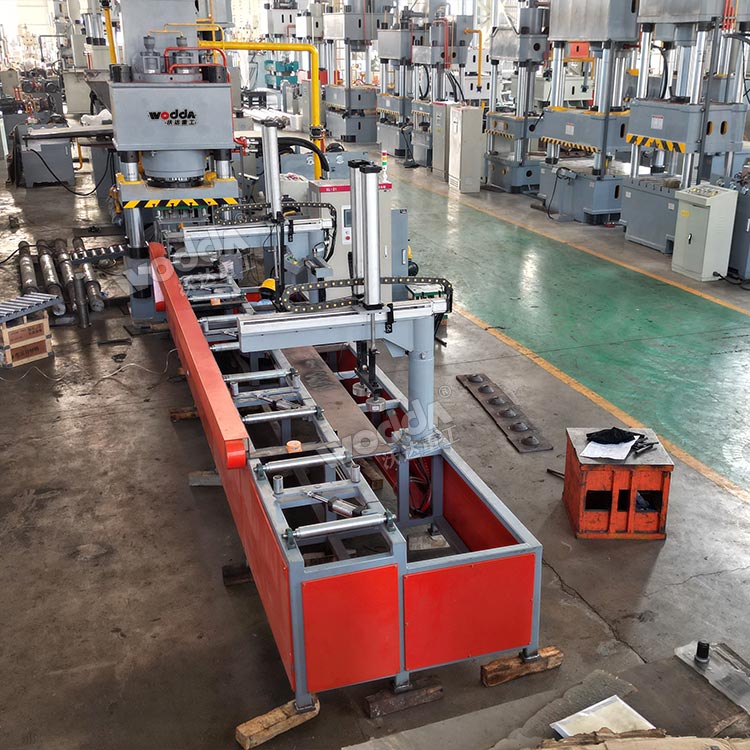

500吨锚杆托盘自动化生产线

锚杆托盘自动化生产线有电动储料架存放原材料钢板。可多叠存放，减少上料时间。气动升降磁力上料装置，由气缸回程装置、伺服电机、电磁体组成。可以提升900kg的钢板，全程智能化控制。备料送料机，由电机驱动将原材料自动修正送到坐标原点。磁力送料装置，吸附原材料送至模具加工区，配合液压机+模具完成托盘的加工，解决了最后一块料上料难题。可配工业机器人码垛设备，降低人工成本。

锚杆托盘自动化生产线安装调试注意事项：

1：根据图纸布置托盘生产线放置位置，整条生产线长度约8米。

2：按照供方提供的地基图打地基。

3：准备6桶46号抗磨液压油，共计1000升左右

4：供方安排安装人员上门安装调试机器。

5：准备好试机原材料，用300mm宽6米长的带料。

6：准备好电源线，三相四线，线的长度根据机器到总电源的长度。
