500吨双缸四柱液压机(液压垫拉伸机)

作者:山东FH至尊重工   发表时间:2024-10-18

500吨四柱液压机是一款应用广泛的多功能型液压机,可适用于金属材料的拉伸、弯曲、翻边、冲裁等工艺,还适用于校正、压装、粉末制品、磨料制品压制成型以及塑料制品、绝缘材料的压制成型。本文中介绍的一款500吨液压垫拉伸机,主要用于拖拉机配件冲压拉伸成型,为双缸三梁四柱式设计结构,工作台内置液压垫和导杆,可一次冲压或拉伸成型。

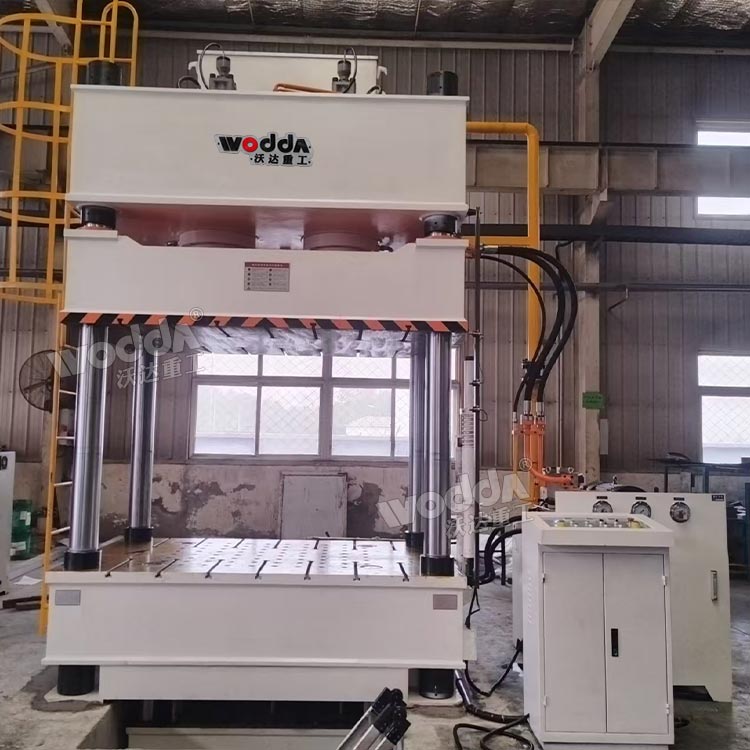

500吨四柱液压机

500吨四柱液压机

液压垫拉伸机是一种基于液压传动系统的设备,主要用于金属板材的拉伸成型。它的工作原理是通过液压泵将油液送入液压缸,使液压缸开始运动。在液压垫的作用下,工件受到均匀的力并被迅速拉伸成模具所规定的形状。这种设备通过在液压缸上设置一个垫子,使得金属板材在拉伸过程中能够均匀受力,避免了局部过度变形的问题,从而保证了成品的质量和精度。

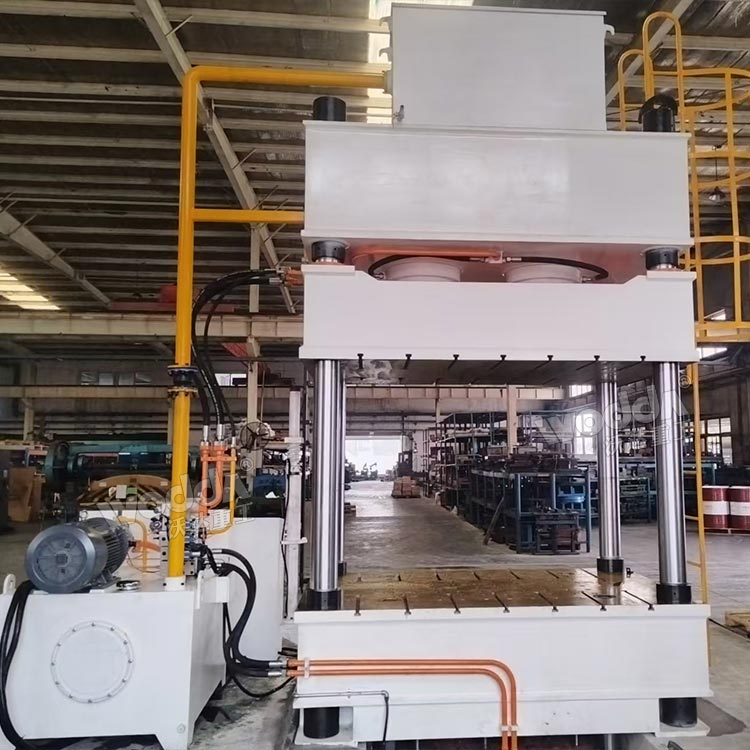

500吨液压垫拉伸机

500吨液压垫拉伸机

500吨液压垫拉伸机的性能特点:

1、500吨液压垫拉伸机采用三梁四柱式结构,机身采用有限元件结构分析和优化设计,结构合理。

2、液压系统采用二通插装阀控制,压力损失小,动作稳定可靠。

3、液压控制系统采用插装式集成系统,动作可靠,使用寿命长,液压冲击小,减小了联结管路与泄漏点。

4、可配冲裁缓冲装置,能实现冲裁落料工艺。

5、可实现反拉伸动作。

6、设备底部配有液压垫,通过操作面板选择,液压垫可以实现有顶出、无顶出和液压垫压边三种工作循环。

7、500吨四柱液压机采用PLC可编程序控制器,具有调整、手动、半自动三种操作方式,以及定程、定压两种成型工艺规范。

8、设备采用机、电、液一体化安全装置,如油缸下腔支撑回路、油缸上下腔互锁回路等,确保了设备在运行过程中的安全性。

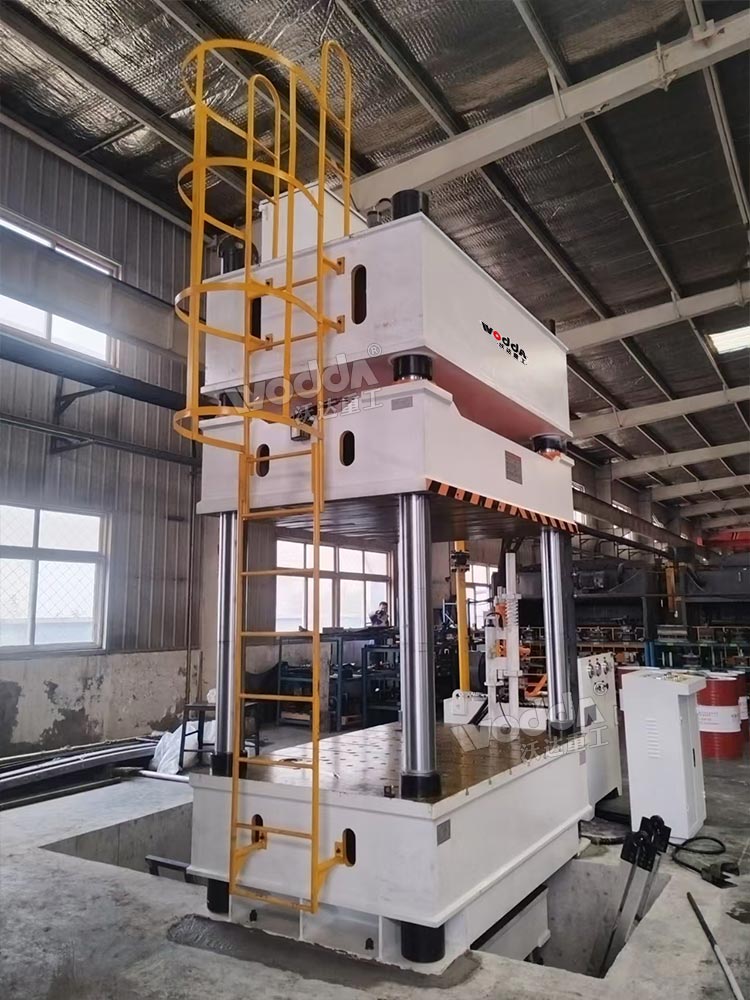

500吨三梁四柱液压机

500吨三梁四柱液压机

500吨四柱液压机采用三梁四柱四螺母结构,便于压机预紧及精度调整;三大梁(上横梁、滑块、工作台)采用优质钢板焊件并进行退火处理,变形小,精度保持性好;立柱材料为45钢,表面镀硬铬处理;滑块依靠四根立柱导向作上下运动。油缸缸体及活塞杆采用锻件,油缸精加工后进行珩磨处理,密封性好。此外,液压电控集成安装,压机占地小、外形美观。液压控制采用插装阀集成系统,动作可靠、维修方便,液压泵组采用立式安装,压机噪音小。

山东FH至尊重工是专业的液压机生产厂家,四柱式液压机的型号齐全,不同型号的设备具有不同的吨位、行程、速度等参数,以满足不同工艺和工件的加工需求。另外,YQ32系列液压机是一种通用型设备,主要用于拉伸、压力、弯曲、压装、剪切等各种工艺,支持按需定制,通过优化设计、配置高性能元件和控制系统、提高自动化程度以及定制化外观与颜色等方式,可以确保设备的高性能、高可靠性和高适用性,满足用户的实际需求。
