63吨单臂校直机

63吨单臂校直机

品牌:山东FH至尊重工

型号:YQ41-63T

产地:中国 山东 滕州

简介:63吨单臂液压机主要用于传动轴、长轴类零件的校直工艺。也称为63吨单臂校直机。设备采用单柱直立的布置形式,机器的各组成部件均装于机身之内,外形整齐美观。可扩宽工作范围,利用三面空间,无触点及空行程,校正精度高。可选配光栅保护装置,选择移动工作台,被校工件长度内任意点都可校到。

咨询报价:18963222388
产品详情

本机是一台63吨单臂液压机,主要用于传动轴、长轴类零件的校直工艺。也称为63吨单臂校直机。设备采用单柱直立的布置形式,机器的各组成部件均装于机身之内,外形整齐美观。可扩宽工作范围,利用三面空间,无触点及空行程,校正精度高。可选配光栅保护装置,选择移动工作台,被校工件长度内任意点都可校到。特别适用于纺织业的罗拉、汽车、摩托车的轴、连杆及各种规格的工字钢、槽钢、圆材、角钢的校正,而压力、行程皆可调节、控制,操作简便。

63吨单臂校直机技术参数(仅供参考):

设备型号:YQ41-63T

系统压力:25Mpa

公称压力:630KN

滑块行程:360mm

开口高度:600mm

工作台尺寸:2500*400mm

63吨单臂校直机车间实拍图:

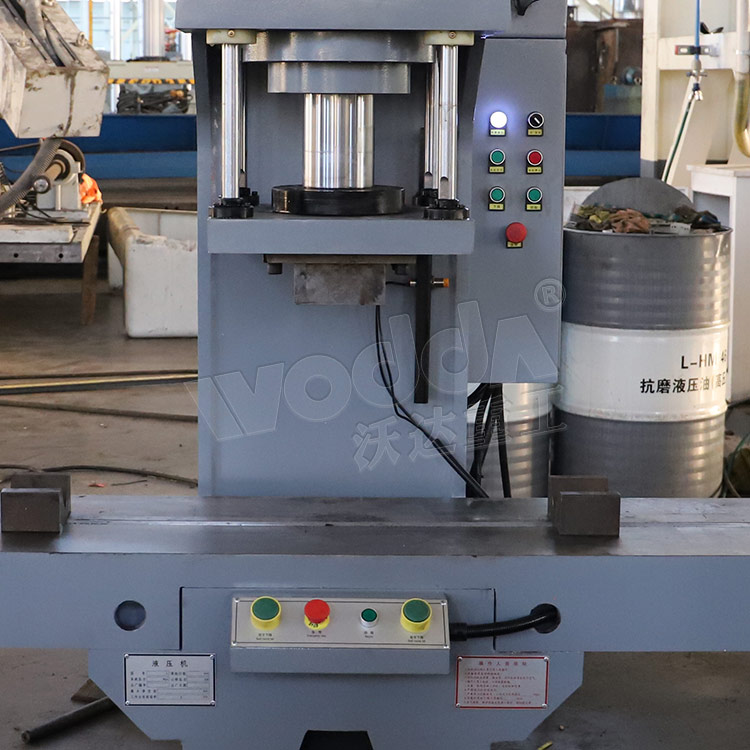

63吨单臂校直机

63吨单臂校直机

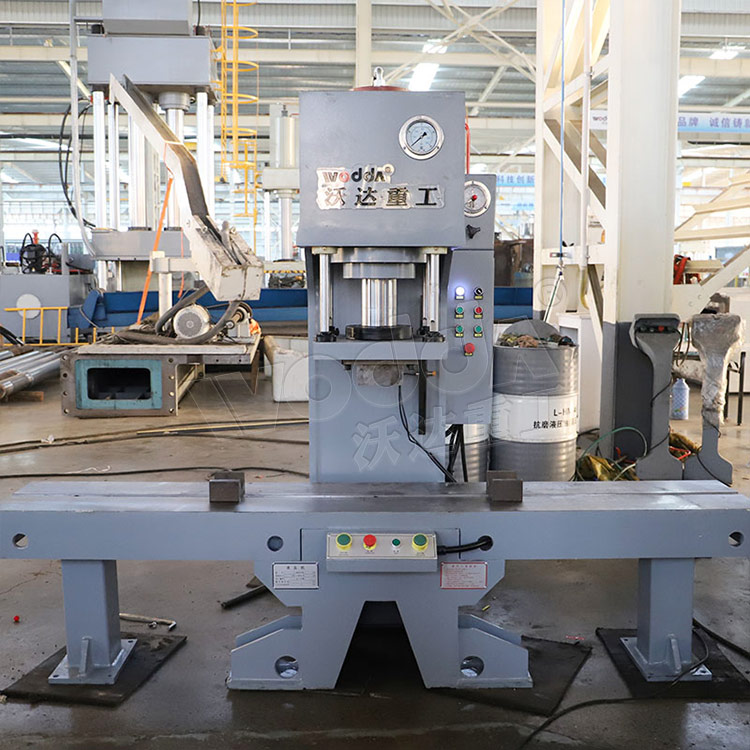

63吨校直机

63吨校直机

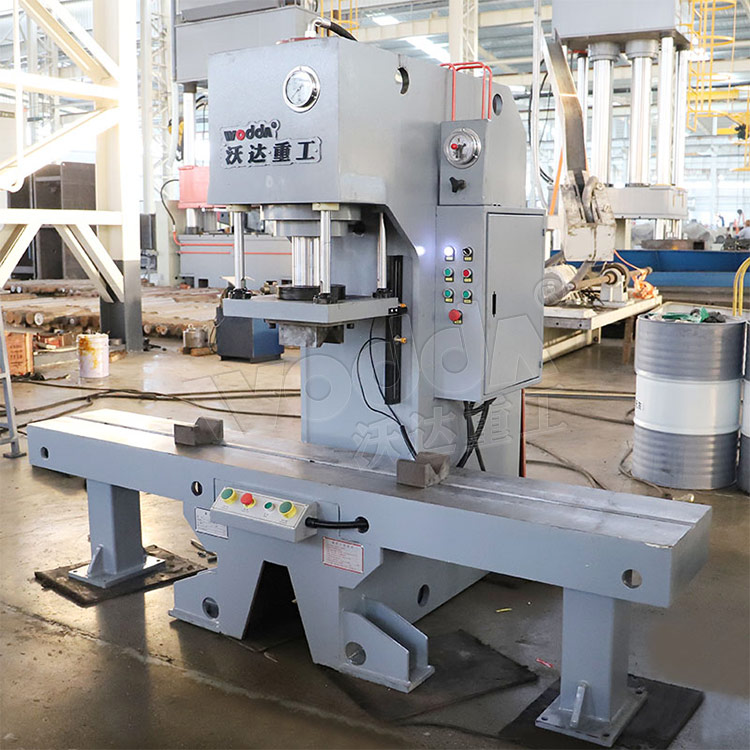

63吨单臂液压机

63吨单臂液压机

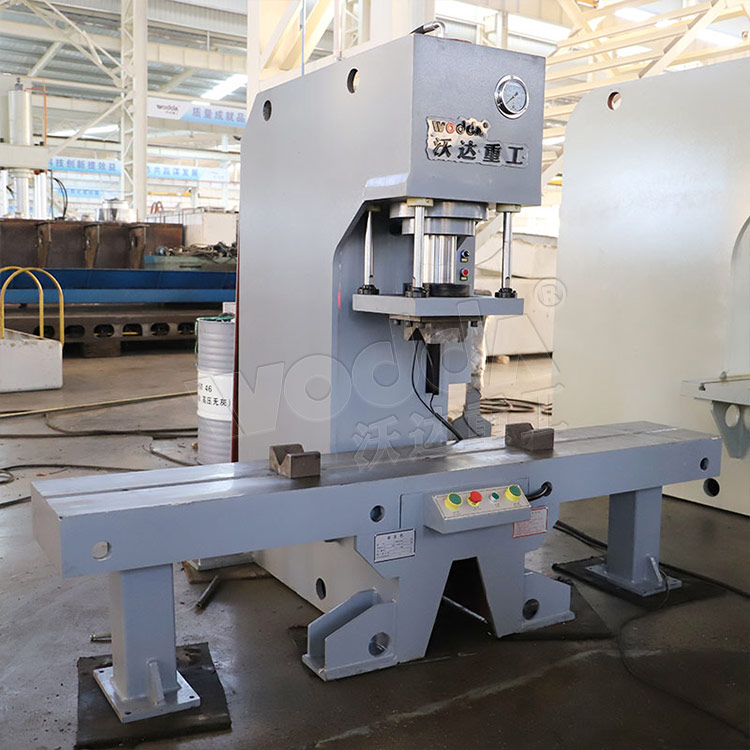

63吨单臂液压机细节

63吨单臂液压机细节

63吨单臂校直机的组成结构:

1、机体

63吨单臂校直机为C型结构,由钢板焊接而成,具有精度高,制造成本低,生产周期短等优势;

2、液压系统

由液压泵、液压阀、油箱、滤油器、油缸、缓冲装置和密封装置等组成,与其他结构液压机相比,单臂式功能简单,液压阀的选择也更加的简单;

3、电气系统

电气系统由控制柜和限位开关组成,对于安全要求比较高的客户,还需要增加光栅安全防护装置,可有效避免设备压伤人员事故的出现。

可选配件:

☆ 光栅安全保护装置

☆ 行程、压力、时间触摸式显示屏系统

☆ PLC可编程控制器

☆ 冲裁缓冲装置

☆ 换模具用浮动导轨和滚动托架

☆ 多种形式移动工作台

☆ 快速行程冲液装置
