500吨矿用锚杆托盘冲压压力机_全自动锚杆托盘生产线

500吨矿用锚杆托盘冲压压力机_全自动锚杆托盘生产线

锚杆托盘液压机是一种锚杆托盘一次冲压成型生产设备,常见的有200吨锚杆托盘液压机、315吨矿用锚杆托盘液压机价格、冲压矿用锚杆托盘500吨液压机、630吨锚杆托盘液压机生产线等锚杆托盘生产设备。


咨询报价:18963222388
产品详情

       矿用锚杆托盘冲压压力机又称为锚杆托盘液压机,采用三梁四柱结构,配合冲剪一体模具,自动化上下料生产线。全自动锚杆托盘液压机生产线由四柱液压机、锚杆托盘成型模具、全自动上料装置、推料装置、自动码垛装置等组成,并包含相应的电控系统和动力系统。

      500吨锚杆托盘液压机由主机及控制机构两大部分组成。如下图,锚杆托盘液压机主机部分包括液压油缸、横梁、立柱组成,其中滑梁为实心钢板结构,经退火处理后再机加工;工作台中央预留出料孔,生产过程中废料经模具下模、出料孔,从工作台后方掉落,大大减少了清理的工作量,提高了自动化生产的效率。液压机构由油箱、液压管路、高压泵、电机、压力阀、方向阀、传感器、油温冷却装置、液位计和温度计等组成,可通过PLC控制系统设定具体参数,并与自动送料装置的控制系统形成有效联动。

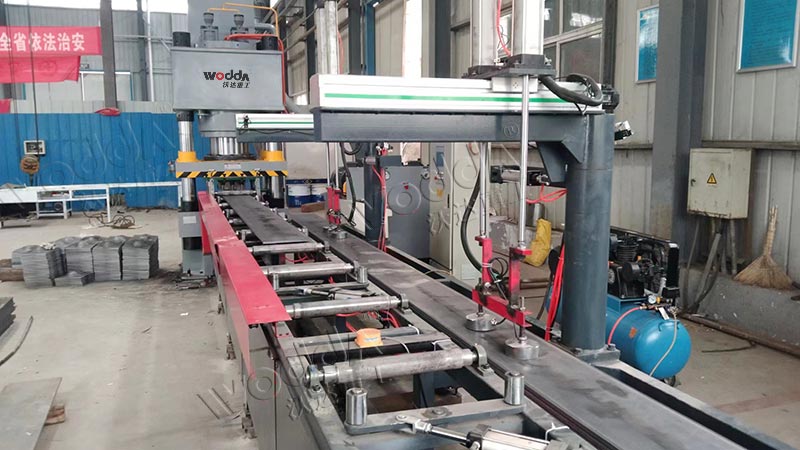

全自动锚杆托盘生产线

500吨锚杆托盘液压机--山东FH至尊重工

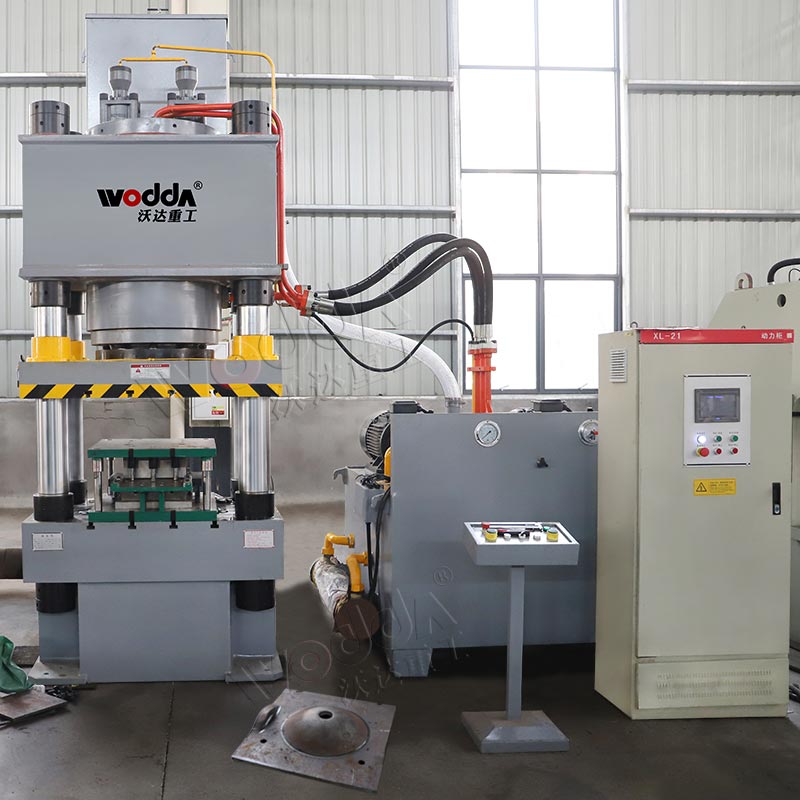

500吨矿用锚杆托盘冲压压力机

500吨矿用锚杆托盘冲压压力机客户使用现场


一、锚杆托盘液压机的性能特点:

1.锚盘专用液压机自动化生产设备中,液压机本体为三梁四柱四螺母结构,具有足够的强度和刚度,三根横梁均为高强度铸铁件。

2.四根立柱引导快速上下滑动。为了提高立柱表面的耐磨性,对立柱导向部分进行表面淬火、镀硬铬和外圆精磨处理。

3.45#钢用于主缸和液压垫钢。

4.煤矿锚定板自动化生产设备中液压机的工作台和滑块的T型槽的尺寸和间距按标准制造或按要求定制。

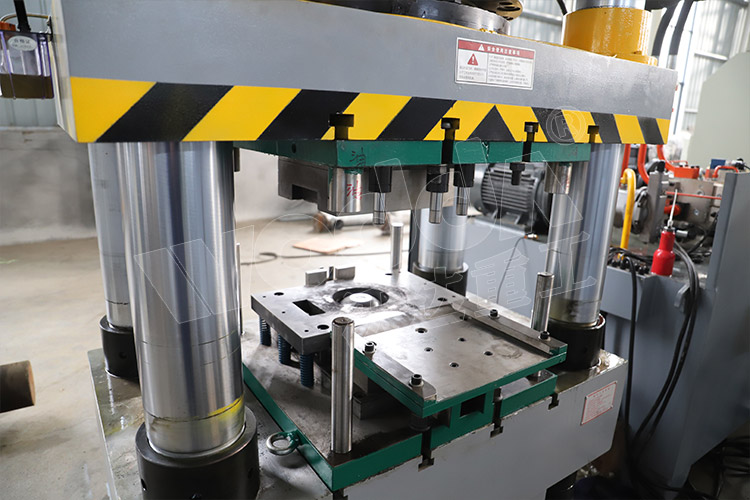

500吨锚杆托盘液压机(工作台)

500吨锚杆托盘一次冲压成型模具


二、锚杆托盘模具:

       锚盘一次成型模具,包括底座,底座上固定安装有刀头支架;切割头垂直安装在切割头支架的中心轴上;下模通过带弹簧的螺栓安装在切割头支架上;固定在上模支架上的上模位于下模的上方;上模支架通过螺栓支撑在底座上,周围有缓冲、回位弹簧。与锚盘液压机设备配套使用,用上模、下模和切割头一次性切割、冲孔、压制锚盘,无需二次钻孔。省时省力,设备投资少,可以大大提高工作效率,降低劳动强度,保证操作人员的安全。

三、自动上料装置:

       锚杆托盘液压机自动送料机,一种自动化的材料输送设备,相比较传统送料机操作更加简便,自动化程度更高,应用于锚杆托盘的冲压剪切拉伸一次成型,操作时只要在触摸屏上设置好料板进给量,PLC控制系统自动按照提前设定好的数值确定每次的进给长度,操作者只需要观看机器是否正常工作,而无需每次调整。

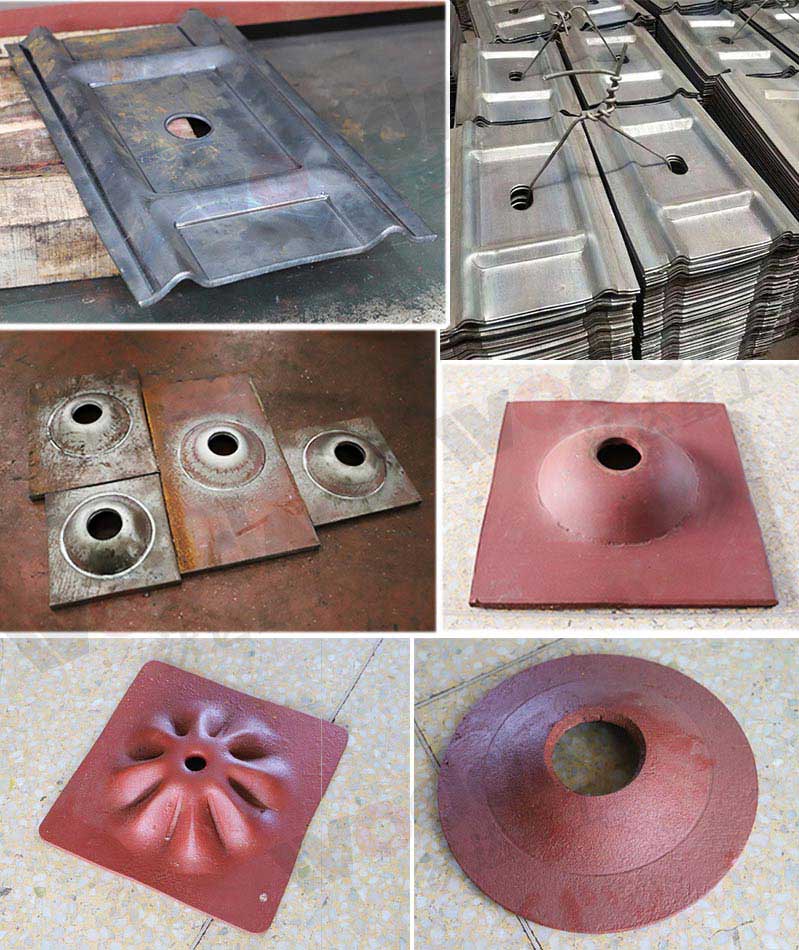

锚杆锚索托盘产品

山东FH至尊重工支持定做各种形状和规格的锚杆锚索托盘成型液压机和全自动生产线
