630吨炮弹壳拉伸液压机

630吨炮弹壳拉伸液压机

品牌:山东FH至尊重工

型号:YQ34-630T

产地:中国 山东 滕州

简介:630吨炮弹壳拉伸液压机是一款框架式液压机,是山东FH至尊重工根据国外客户需求定制的一款单动薄板拉伸液压机,机身采用整体框架式结构,采用反拉伸工艺,工作台内配有液压垫(多顶杆),并且配PLC数控系统,泵站上置,占地面积小,专用于金属板材的拉伸、弯曲、成型工艺,可进行落料、校正、压装、冲裁。适用于汽车、航空、化工等行业的需要。

咨询报价:18963222388
产品详情

630吨炮弹壳拉伸液压机是一款框架式液压机,是山东FH至尊重工根据国外客户需求定制的一款单动薄板拉伸液压机,机身采用整体框架式结构,采用反拉伸工艺,工作台内配有液压垫(多顶杆),并且配PLC数控系统,泵站上置,占地面积小,专用于金属板材的拉伸、弯曲、成型工艺,可进行落料、校正、压装、冲裁。适用于汽车、航空、化工等行业的需要。

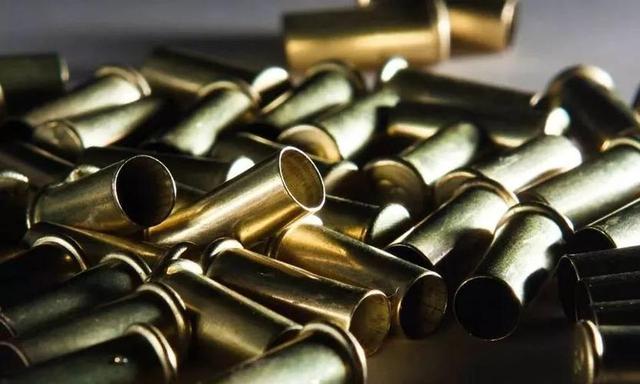

炮弹壳

图片仅供参考

630吨框架式拉伸液压机机身采用整体框架结构,全钢板焊接,经回火震动时效处理,机架设计经有限元素分析,具有高刚性、高精度。四角八面直角导轨导向、精度高,刚性好,并采用液压预紧。液压系统采用二通插装集成阀,带自动润滑系统,工作稳定、可靠、使用寿命长、泄露少、故障点少。电器系统采用PLC可编程控制器控制,并可根据用户要求配置比例调压、行程数显、光电保护装置及移动工作台(方便更换模具)。

630吨炮弹壳拉伸液压机车间实物展示:

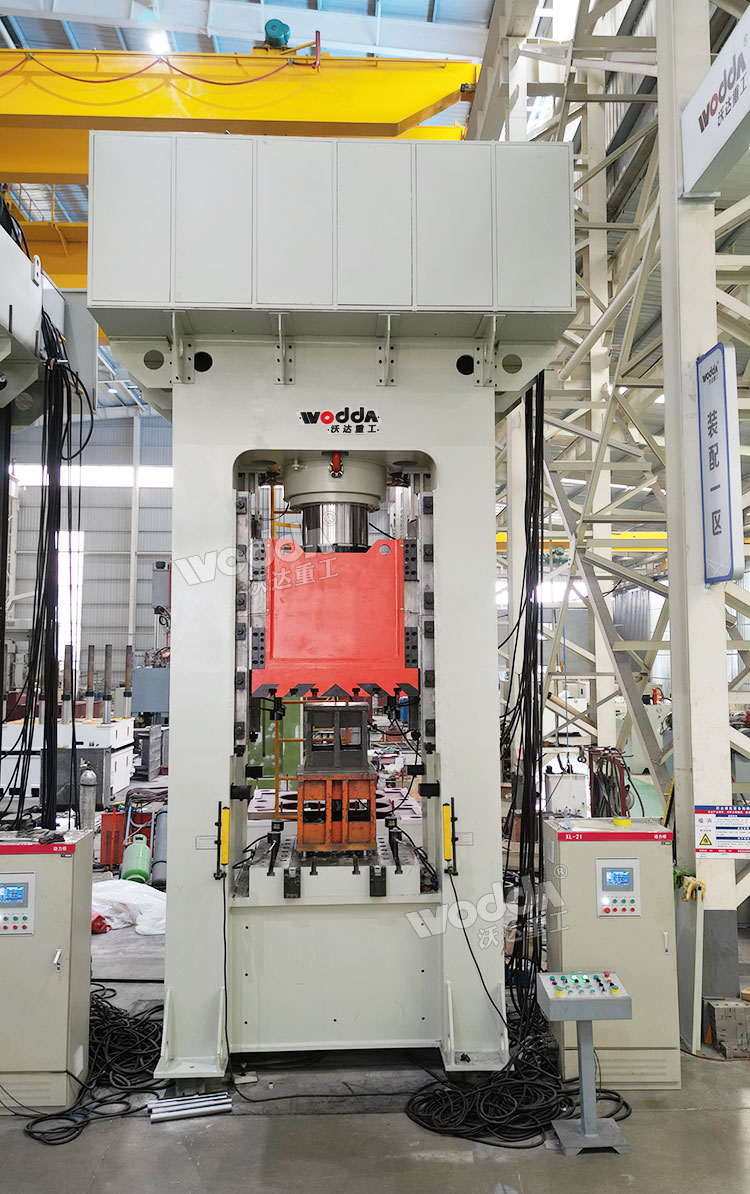

630吨框架式液压机车间实物

630吨框架式液压机车间实物

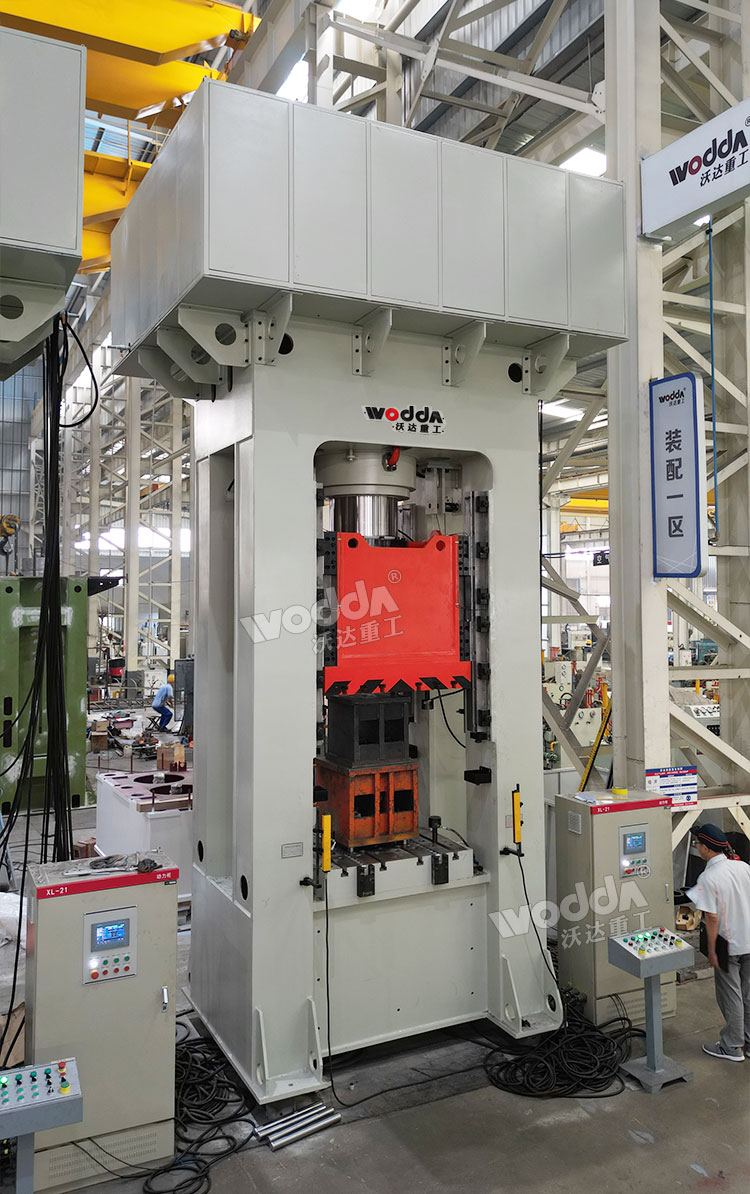

630吨炮弹壳拉伸液压机车间调试

630吨炮弹壳拉伸液压机车间调试

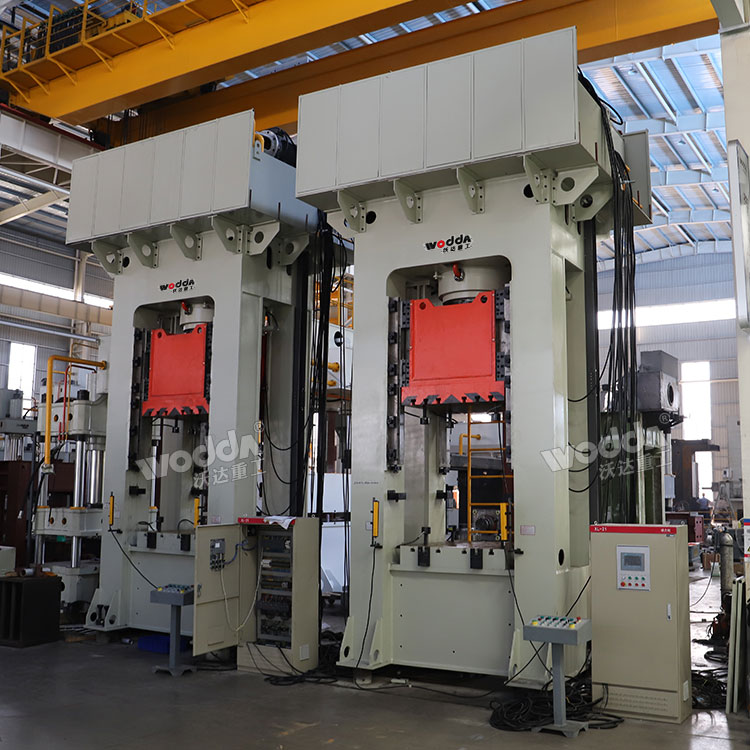

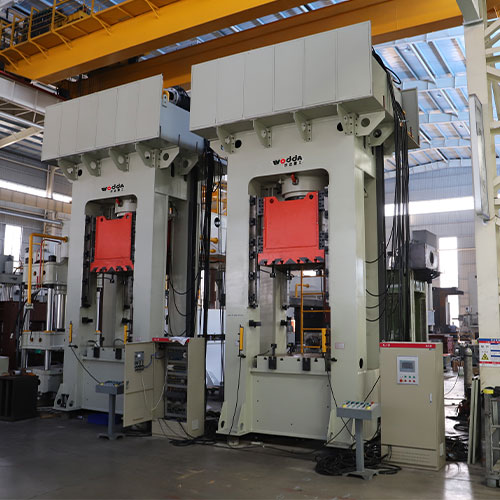

630吨框架式拉伸液压机

630吨框架式拉伸液压机

630吨框架式液压机的性能特点:

1、机身采用整体框架式结构,四角八面导轨,导向精度高,抗偏载能力强;

2、630吨框架式液压机采用PLC+触摸屏控制,通过软件编程可实现多种加工工艺要求,并提供直观信息,方便维护、检修;

3、液压系统采用插装阀集成系统,动作可靠,使用寿命长,液压冲击小,减少了连接管路与泄漏点;

4、工作台垫板下方设有液压垫,工作台上面设有足够的顶杆孔,可实现拉伸、顶出、不顶出三种工作范围。

5、采用整体式插装阀集成系统,泄露点少,动作可靠,使用寿命长;

6、工作压力、行程可在规定范围内按工艺要求调节,操作简便;

7、630吨框架式液压机可实现定压、顶出两种成型工艺,具有保压延时功能,延时时间可调。

630吨框架式液压机组成结构:

630吨框架式液压机主机主要由机身、滑块、液压垫、附加工作台、油缸等组成。机身为整体框架结构;立柱上布置了可调斜楔式四角八面导轨作为滑块的导向,导轨导向面积大、间隙小,抗偏载能力强,精度保持性好;主工作油缸均布在上横梁内;液压垫缸均布在工作台内。本机器为公称压力为63000KN,工作台面1000X1000mm,电机功率22KWx2,适用于板材的拉伸、弯曲、成形、冲裁、落料、翻边等各种冲压工艺,图纸画的非常详细,可以按图图制造。

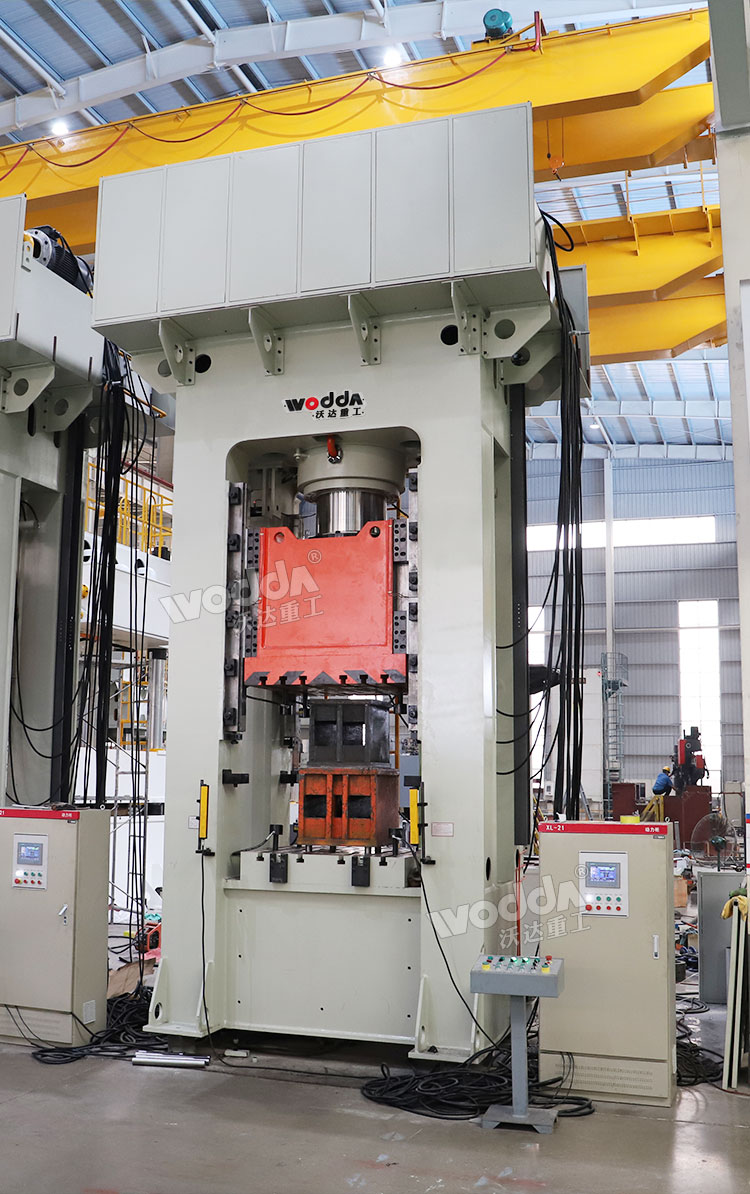

630吨框架式液压机

630吨框架式液压机

1、机身:机身为整体框架式结构,左右立柱中间留有侧窗口,采用优质钢板焊接结构,二氧化碳气体保护焊;焊后需经过退火处理充分消除焊接变形和应力,确保焊接件经久而不变形,精度保持性好。

2、滑块为钢板焊接箱型结构,滑块底面板为整块钢板,保证足够的刚度和强度。滑块采用45°导轨导向,在左右立柱上设有4条导向板,滑块的导轨在导向板上作垂直运动,运动导向精度靠滑块导轨上斜铁来调整,以保证与移动工作台的平行度,调整方便,调整精度高,调整后精度保持性好,抗偏载能力强。导轨摩擦副一侧为合金材料,另一侧采用铜基合金材料。此外,导向板经淬火处理,硬度在HRC55以上,耐磨性能良好,使用寿命长。滑块导轨面设有加油孔自动加油,以便润滑运动部位。

3、主吨位由单个活塞缸实现(活塞杆和活塞头为整体结构),活塞杆采用45#优质碳素钢锻件,其表面经中频淬火处理,硬度在HRC48~55之间,表面镀铬处理,使用寿命长。油缸采用45#优质碳素锻钢锻造,液压缸具有足够的强度和刚度。主油缸采用优质密封元件,确保密封性能可靠。

4、工作台、滑块T型槽的位置、尺寸经用户确认后生产。

5、油压机的工作压力、速度、行程范围均可根据工艺需要进行调整。

6、压机不工作时液压站压力需要泄压。

7、630吨框架式液压机设计/制造均符合国家相关标准。

630吨框架式液压机的操作制度:

1、630吨框架式液压机的人员应具有相应的资格,必须持证上岗,严禁对机器不了解的人员开启使用框架液压机。

2、班前应穿戴好规定的劳动保护用品。  油压机

3、框架液压机开机前检查如下各项:光电保护装置是否可靠、各行程开关是否灵敏、紧固件是否有松动。

4、清除630吨框架式液压机工作台面及模具上杂物,调整工作压力、滑块行程,空车运行一至二分钟,一切正常方可工作。

5、630吨框架液压机上的调节手柄在出厂时已经调整合适,非调试人员不可随意调。
