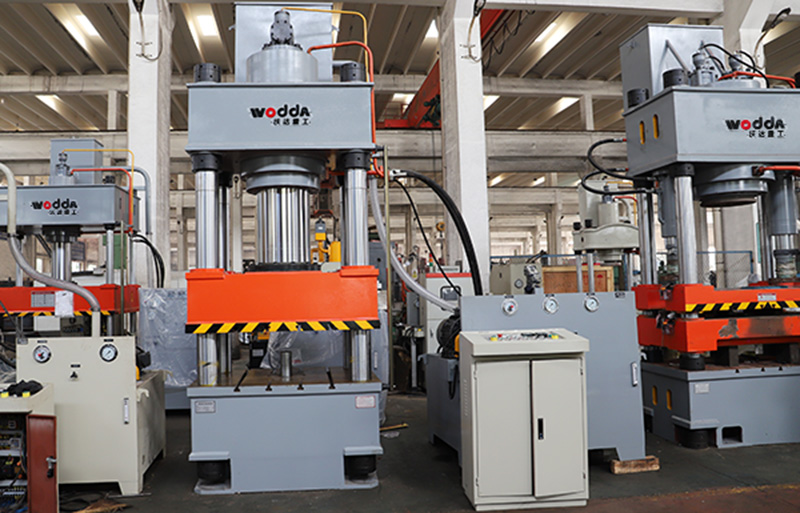

基本参数是液压机的基本技术数据,是根据液压机的工艺用途及结构类型确定的,它反映了液压机的工作能力及特点,也基本定下了液压机的轮廓尺寸及整体总重,基本参数是用户选购时的主要依据。那么液压机的基本参数都有哪些?怎么去理解和选择液压机的参数呢?今天,我就给大家梳理一下常见的三梁四柱液压机的基本参数。
1、公称力(KN)
公称力一般是液压机的主要参数,它反映了液压机的工作能力,公称力为液压机名义上能发出的最大工作压力,在数值上等于液体最大压力和工作柱塞总面积的乘积[(活塞半径)R²×π×压力表值(系统压力)
注:1MPa≈100N
以60T计算为例 : 缸径φ180mm 系统压力25MPa(为高压)
90×90×3.14×25÷10000(单位换算)
2、最大净空距(开口高度)
最大净空距是指活动横梁停在上限位置时从工作台上表面到活动横梁下表面的距离,最大净空距反映液压机在高度方向上工作空间的大小。它应由根据模具及相应垫板的高度,工作行程大小及放入坯料、取出工件所需空间的大小等工艺因素来确定。最大净空距对液压机的总高、立柱长度、液压机本体稳定性以及安装厂房高度有很大影响。单臂液压机的最大净空距为压头下平面到工作台上表面的距离。
3、最大行程
最大行程是指活动横梁位于上限位置时,活动横梁的立柱导套下平面到立柱 限程套上平面的距离,即活动横梁能移动的最大距离。最大行程应根据工件成型过程中的要求的最大工作行程来确定。
4、工作台尺寸(长×宽)
工作台一般是安放模具的地方。工作台尺寸指工作台面上可以利用的有效尺寸,工作台尺寸取决于模具的平面尺寸及工艺过程的安排。
5、喉深(单柱液压机)
指单柱液压机压头中心到机架内侧表面的距离。
6、回程力
回程力是指活动部分的重量,回程工艺时所需的力量(如拔模力、提升剁刀力)等。
7、活动横梁运动速度(滑块速度):可分为工作行程速度、空程(充液行程)速度及回程速度。
空程和回程一般可以高一些,以提高生产率,但速度太快,会在停止或换向时引起冲击及振动。
速度分为三种:
⑴定速(永恒不变的速度):上升速度、下降速度 (采用电液换向阀)
⑵差动:①下快、回慢②下慢、回快,空程下降、压制、回程(采用插装阀)③上、下等速
⑶快速(充液系统):还刻意配置增速缸,而不仅依靠自身自重下降;
8、顶出公称力及顶出行程
顶出缸的作用是以顶出工作或拉伸使用,顶出器的力量及行程安全由工艺要求来确定;
9、Y27单动薄板拉伸液压机还需知道液压垫力,液压垫行程参数。
10、Y28双动薄板拉伸液压机还需知道拉伸力、压边力、拉伸滑块行程,压边滑块行程,拉伸滑块开口高度,压边滑块开口高度参数。
11、单柱液压机是卡头式还是上滑块(压板式)结构,是否需要校正工作台等.
12、动作顺序(动作流程)客户提供压制工艺顺序及工艺要求(工艺需求)。
