400吨三梁四柱液压机构造性能

作者:山东FH至尊重工   发表时间:2022-08-10

400吨四柱液压机采用三梁四柱式结构,压力为400T,是一款多功能型锻压机床设备,具有广泛的通用性,适用于各种塑料材料的挤压加工、成型加工,如金属的挤压、弯曲、拉伸、冷压等。也可用于粉末制品、砂轮、酚醛树脂、树脂等热固性制品的压制。在日常的生产制造过程中,三梁四柱液压机所需吨位、工作台面、开口、行程、配置等都是根据工件的特点、生产工艺量身设计。

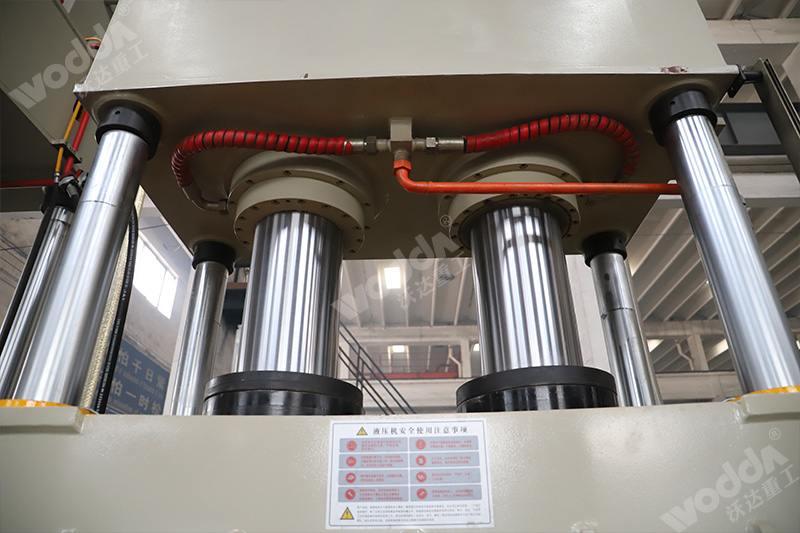

400吨三梁四柱液压机


一、400吨三梁四柱液压机结构组成:


400吨三梁四柱液压机主要由主机 油缸 液压系统和电气系统组成,具体结构介绍如下:


1、设备主机


1.1 包括上梁 滑块 立柱等,上梁 滑块 工作台三大件均采用45号整体铸钢件,经计算机优化,设备强度高,抗变形能力强;


1.2 工件经过回火或振动实效降低内应力,保证了主机精度长期不变;


1.3 铸钢件经数显镗床 龙门铣等设备加工而成;


1.4 每个立柱上采用四螺母结构,上梁与工作台均提高了预紧性能,保持精度稳定性,提高了四柱压力机寿命;


1.5 在主机右侧行程开关处安有标尺,便于确定各个发讯位置。


2、设备油缸


2.1 油缸结构为缸体 活塞杆 活塞头 缸口导套 法兰等;


2.2 作为重要件的主油缸缸体用整体锻件,并且进行探伤实验,保证每个缸体零缺陷;


2.3 缸体内部采用粗车 精车 滚压等工艺,保证缸体内壁光洁度,为Ra0.2-0.4,比同行为提高二个等级,保证了密封效果,延长了密封寿命;


2.4 主缸缸口密封采用进口材料,特殊结构密封,密封效果远远好于目前市场上采用的YA圈和YX圈。


3、设备液压系统


3.1 液压系统采用二通插装阀,结构紧凑,减少泄漏点,响应时间快;


3.2 液压系统中的主泵采用恒功率高压柱塞泵,浸油立式安装,减少了噪音,吸油效果好,提高了泵的寿命;


3.3 主缸上面设有大容积的充液箱,保证快速充液,减少上压时间,增大散热面积,降低油温。


4、设备电气系统


4.1 箱体由专门的专业厂家制造,经喷涂完成,完全符合国家标准;


4.2 电气元件(没有特殊要求)均为国内优选件,质量可靠;


4.3 整体内部布线整齐,安装合理,所有均有标识和号码,清晰可辨,排列整齐,符合相关技术标准;


4.4 主控制箱与油箱一体,结构紧凑,并有可移动式控制台,提高了操作安全性。

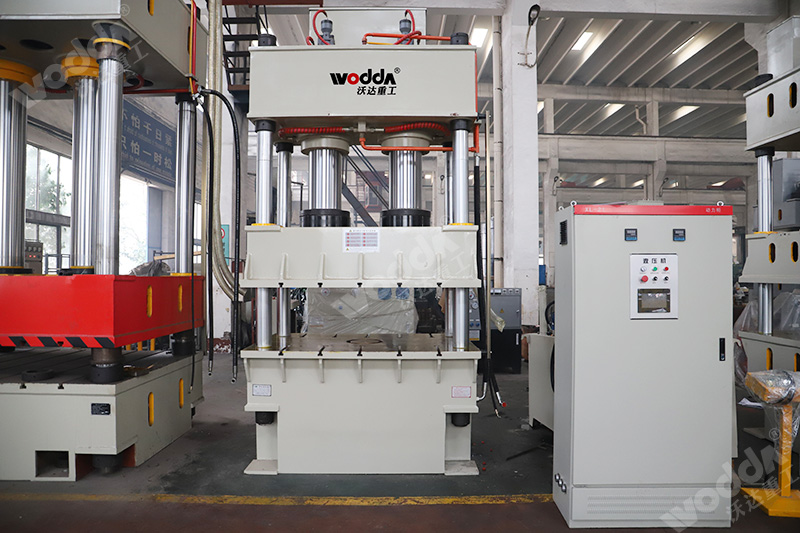

400吨四柱液压机


二、400吨三梁四柱液压机性能特点


1.400吨四柱液压机的控制系统采用按钮独立 集中控制,该设备电控系统采用先进的PLC可编程控制器,可通过按钮开关实调整全自动 手动 半自动三种操作方式;


2.可根据用户的具体需要和生产工艺,根据液压机和滑块对设备压力进行调整;


3.是一种简单 经济的液压机设备,有限元结构分析和优化设计可保证大台面条件下受力均匀,滑动通过铜套控制在立柱表面滑动,易于维护;


4.液压控制系统是一个双通阀集成系统,主油泵采用恒功率轴向柱塞泵和齿轮泵,并装配有独立的冷却过滤设备,该设备主油缸选用活塞式油缸,采用进口U形密封圈密封在油缸上。
