1000吨四柱液压机_SMC复合材料热压成型液压机

作者:山东FH至尊重工   发表时间:2024-03-20

1000吨四柱液压机是一台三梁四柱液压机,本机是山东FH至尊重工机床有限公司为复合材料模压成型产品定做的专用热压机,其工作台有效面积1700x1500mm,适用于SMC,BMC,FRP,GRP,GMT等复合材料的模压成型。机器参数如台面大小,开口,行程,速度等都可按照客户的要求定制。1000吨四柱液压机广泛应用于汽车(保险杠、底护板、导流板顶棚等)、铁路车辆(高铁动车内饰)、建材/建筑(水泥挡板、埋地管材等)和电子/电气领域(电表箱等)中的零、部件制品等热固及热塑性产品的成型工艺。

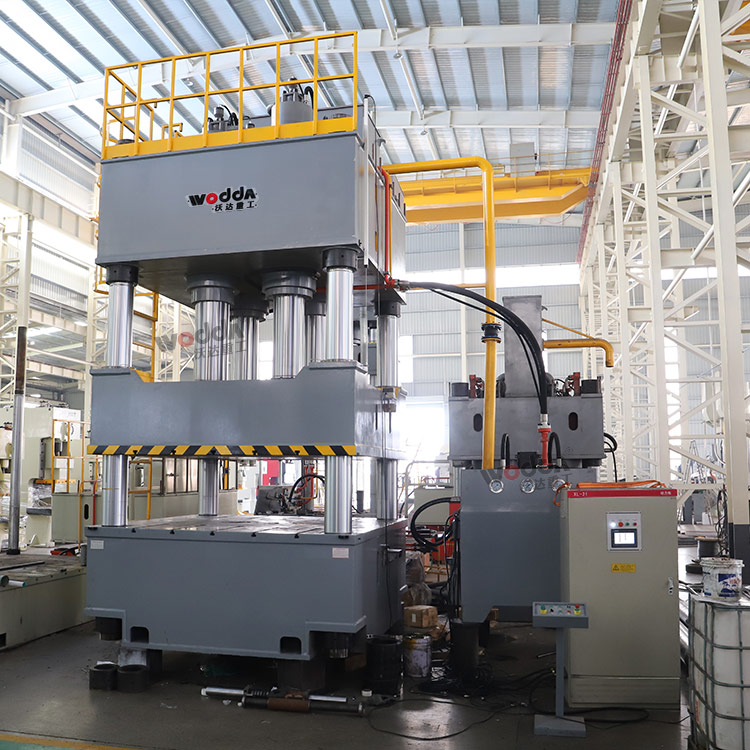

1000吨三梁四柱液压机

1000吨三梁四柱液压机

1000吨四柱液压机设备整体采用三梁四柱结构,设备经济适用,以四柱为导向,精确度高,抗偏载;可配置移动工作台,方便上下模,生产效率高;1000吨SMC复合材料热压成型液压机滑块的压力控制采用比例伺服控制系统,精度高,响应快。

1000吨四柱液压机组成结构:

四柱结构:四柱液压机由四个垂直排列的柱子组成,这些柱子支撑着上横梁和下工作台。四柱结构使得液压机在工作时具有较高的稳定性和刚性,能够承受较大的工作压力和负荷。

上横梁和下工作台:上横梁连接在四个柱子的顶部,用于安装与操作有关的组件,例如液压缸和工作台。下工作台位于四个柱子之间,用于支持和固定工件。

液压缸:液压缸是1000吨四柱液压机的核心部件,负责提供压力和推动上横梁进行上下运动。它由活塞和缸筒组成,通过液体介质的进出来实现工作过程中的压力转换。

1000吨四柱液压机车间实物图

1000吨四柱液压机车间实物图

液压系统:液压机配备有完善的液压系统,包括主泵、阀门、管路和控制元件等。液压系统通过输送压力介质控制液压缸的运行,实现液压机的运转和工作。

控制系统:1000吨四柱液压机通常配备先进的控制系统,用于实现自动化操作和精确控制。控制系统可以监测和调整液压机的运行参数,包括压力、速度、行程等,以满足不同加工需求。

安全装置:四柱液压机还配备了多种安全装置,例如压力保护装置、限位装置、紧急停机按钮等,以确保操作人员的安全和设备的可靠性。

1000吨四柱液压机可选配配备模内抽芯控制系统,预置模内顶出控制系统。可实现快速下行、分段与压制、分段放气、工作、保压、慢速开模、快速回程、慢速脱模、快速顶出、顶出停留、快速退回等一系列动作且温度能多点控制。

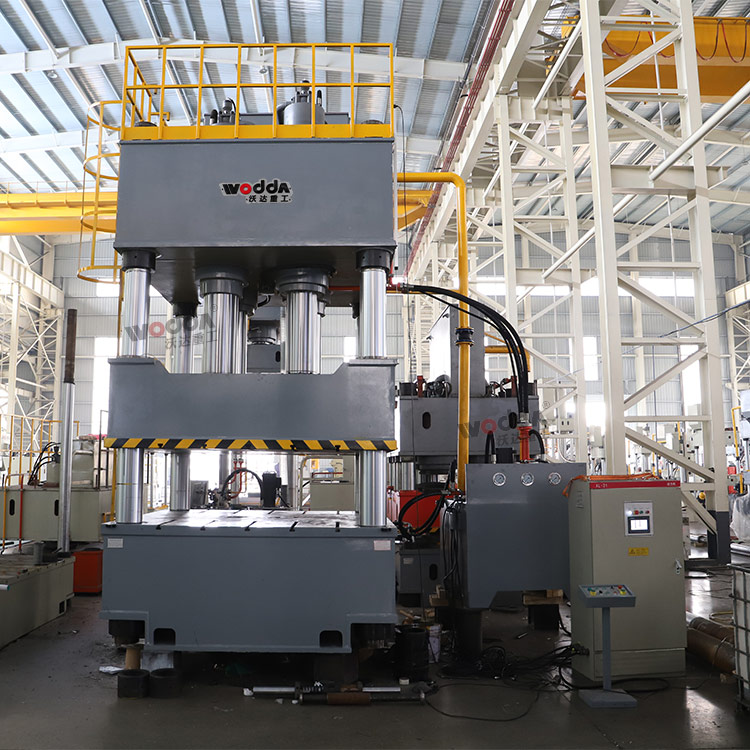

1000吨SMC复合材料热压成型液压机

1000吨SMC复合材料热压成型液压机

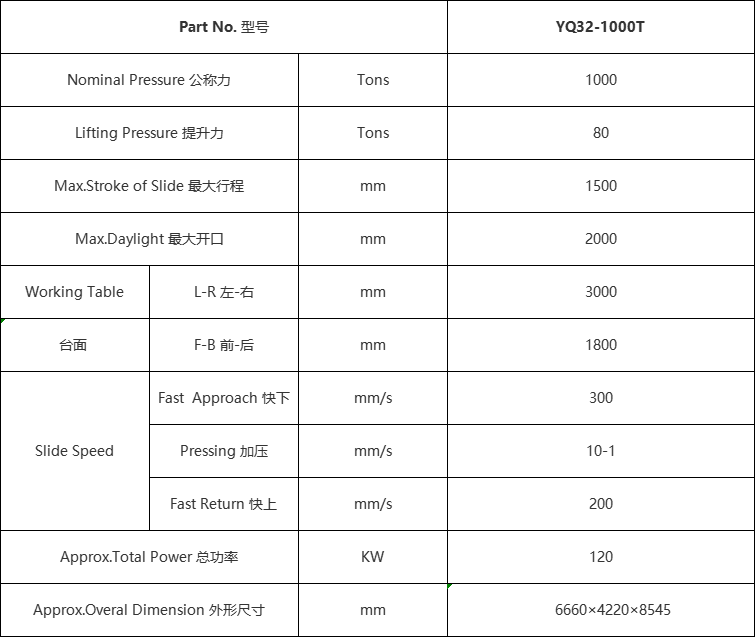

YQ32-1000吨四柱液压机技术参数:

1000吨四柱液压机参数

以上技术参数仅供参考,具体实际参数以史经理18963222388(同微信号)技术方案为准。
