800吨石墨匣钵液压机

800吨石墨匣钵液压机是一种专为耐火材料匣钵生产设计的高效粉末成型液压机，采用四梁四柱式结构设计，采用特殊模架，实现各种不同匣钵的成型工艺。800吨石墨匣钵液压机是由主机、伺服液压传动系统、PLC可编程及触摸屏电气控制系统和润滑系统等组成，配合石墨匣钵模具一次性压成型，可压制石墨匣钵，碳化硅匣钵，耐火材料匣钵等匣钵制品，模压成型的匣钵外观漂亮，密度高，均匀性好。

石墨匣钵液压机压制的匣钵尺寸：340X340X210mm、340X340X170mm、330X330X200mm，330X330X170mm、320X320X110mm、320X320X48mm、320X320X60mm、320X320X80mm、300X300X175mm、300X300X150mm、300X300X110mm等尺寸。

800吨石墨匣钵液压机客户现场展示：

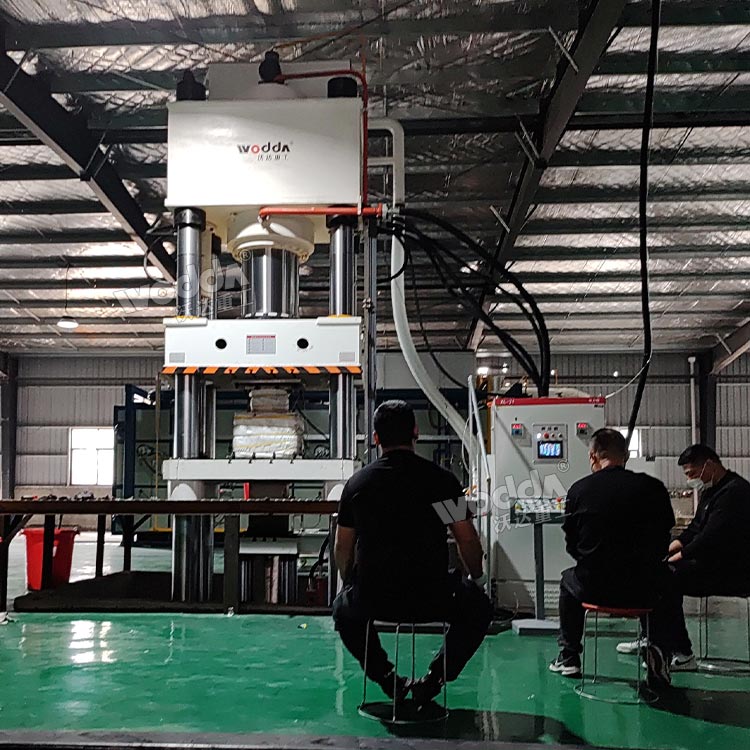

800吨石墨匣钵液压机现场

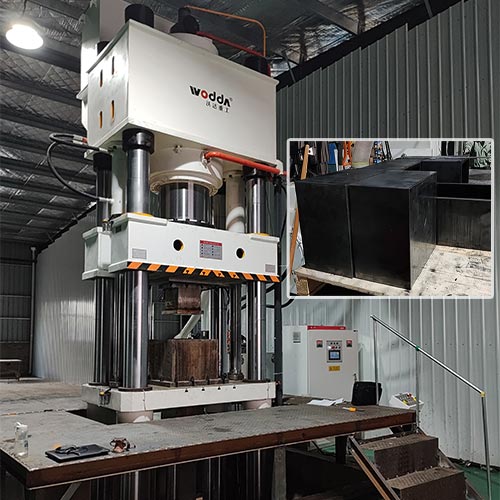

800吨石墨匣钵液压机试机

石墨匣钵成品

800吨匣钵液压机结构特点：

1、匣钵采用四柱液压机快速一次成型，加工伺服电机，保压成型，节能环保。

2、粉末成型，自动化程度高，配合模具以及自动上下料装置快速模压成型。

3、主机架采用铸钢制造，刚性好，稳定性强，不变形，延长了设备的使用寿命。

4、机身采用焊接成型，经过时效振动，高频淬火等工艺，提高机器强度以及耐磨性。

5、整体机型设计稳定，使用寿命长，坚实耐用。

6、应用范围广，可以压制耐火砖，匣钵，坩埚等工件成型，属于多功能液压机设备。

7、匣钵成型液压机为四梁四柱式结构配备PLC自动化程度高、科技含量高、主机结构紧凑。

8、匣钵液压机精度高，模具更换安装方便，自动化程度高。

800吨石墨匣钵液压机采用的是四梁四柱的结构形式，主机部分采取下沉式安装方式，机身侧面配有安全爬梯，方便维修；主油缸和边缸都置于上梁，边缸与浮动梁相连，浮动梁配有模具模腔，可以实现压制和脱模工艺动作。石墨匣钵模具可以根据客户的要求配置，包括上模、模腔、下模和布料箱，布料箱置于机身后方，可以实现自动布料。

800吨粉末成型液压机（四梁四柱液压机）

800吨石墨匣钵液压机主缸采用单个活塞缸实现，下顶缸吨位为160吨，模具装在中间两个横梁里面，机器的开口高度特别高，整台机器的高度是6-7米左右，所以购买这种机器的客户朋友都需要根据厂家提供的地基图提前打好地基，安装的时候工作台以下都要在地面以下，方便使用操作机器。液压机系统采用采用伺服系统和PLC可编程控制器及触摸屏控制，按钮和信号灯采用国产名牌。 电气系统动力电路为380V、50HZ，本机具有停机保压功能，液压机附带移动按钮站，位置根据双方确认的地基图布线。

800吨石墨匣钵液压机主要构成：

1： 主机 ：机身为四梁四柱结构，由上梁、滑动梁、工作台、立柱、锁母、导套等组成。

2 ：上梁：焊接件，钢板焊接而成，焊后经回火处理消除内应力。

3：工作台：焊接件，钢板焊接而成，焊接后回火处理，消除内应力，工作台上平面加工有 T 型槽，用以固定模具。

4：滑动梁：焊接件，钢板焊接而成，焊接后回火处理消除内应力。滑动梁四角立柱孔内装有导套导向，下平面加工有T 型槽以固定模具，上平面与主缸相连。

5：立柱：材料为 45＃钢调质，立柱采用螺母紧固，以便于机身预紧。立柱经调质处理，导向部分表面镀硬铬。提高表面精度、耐磨性及较强的抗偏载能力。

6：锁母：材料为45#锻钢，每根立柱需用4 件，螺纹与立柱相配。

7：导套：导套安装在滑块立柱孔中，导套内加工有润滑槽，并安装有防尘圈。

8：主油缸：主油缸为活塞式油缸，缸体通过法兰与上梁连接，活塞杆与滑块连接， 活塞杆表面淬火并经磨削加工提高其表面精度及耐磨性。油缸密封选用进口 U 形密封圈密封，密封可靠，使用寿命长。
