龙门式液压机-315吨龙门液压机

龙门式液压机-315吨龙门液压机

品牌:山东FH至尊重工

型号:2H-315T

产地:中国 山东 滕州

简介:315吨龙门液压机因其外形而得名,又被称为龙门式液压机、龙门油压机,型号为2H-315T,采用龙门架全钢性结构,经振动时效处理使机械变形量小,机架设计经由有限元设计,具有高刚性、高精度。315吨龙门式液压机工作台能上下移动,扩展机器开合高度,使用更方便。由主缸、液压动力系统及电器系统等部件组成。工作台采用优质钢板焊接而成,确保可靠性和耐用性。

咨询报价:18963222388
产品详情

315吨龙门液压机因其外形而得名,又被称为龙门式液压机、龙门油压机,型号为2H-315T,采用龙门架全钢性结构,经振动时效处理使机械变形量小,机架设计经由有限元设计,具有高刚性、高精度。315吨龙门式液压机工作台能上下移动,扩展机器开合高度,使用更方便。由主缸、液压动力系统及电器系统等部件组成。工作台采用优质钢板焊接而成,确保可靠性和耐用性。

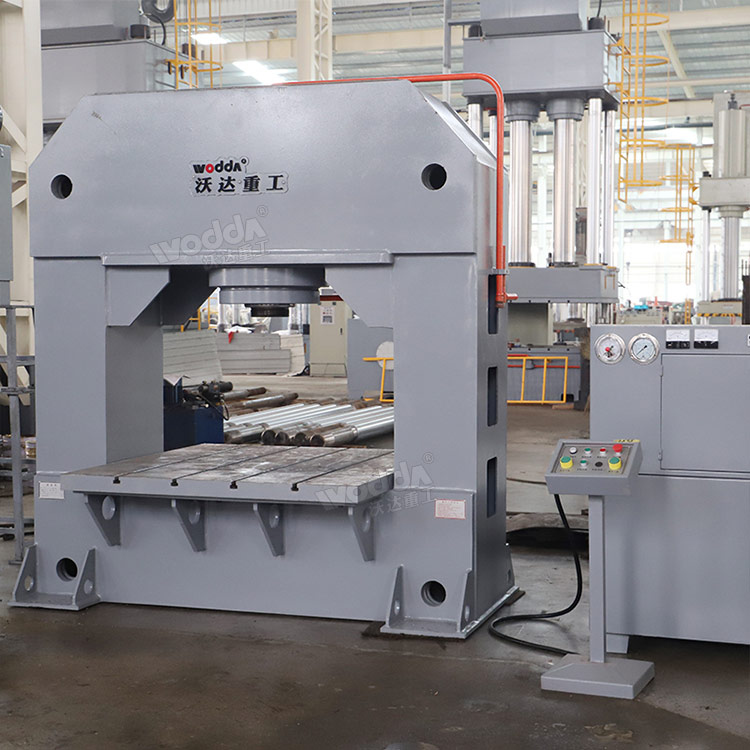

315吨龙门油压机

315吨龙门油压机

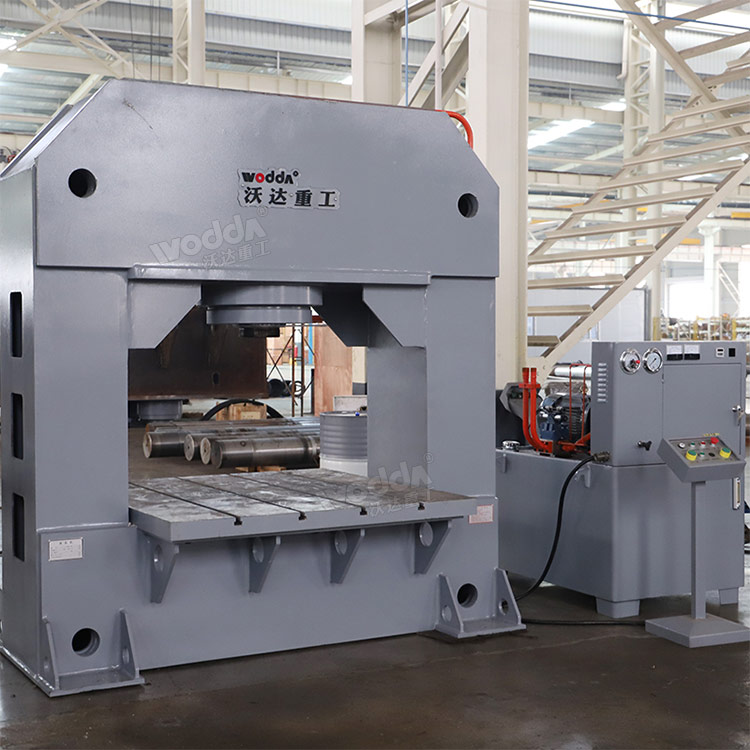

315吨龙门液压机

315吨龙门液压机

315吨龙门液压机的用途介绍:

315吨龙门液压机适用范围于金属材料的压制工艺,如弯曲、翻边、挤压、成型、以及校正、压装等。315吨龙门液压机还适用于金属非金属材料(钟表、五金制品、自行车、摩托车、餐具、厨具、汽车、电器、橡胶、砂轮、钮扣、金银首饰、陶瓷、粉末冶金等)的压印工艺, 龙门液压机也可用于可塑性材料的冲压成型工作。

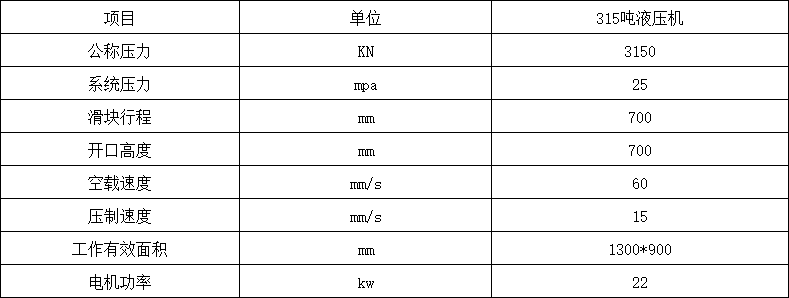

315吨龙门液压机技术参数:

315吨龙门液压机参数

注:以上参数仅供参考,机器实际参数请以山东FH至尊重工史经理18963222388(微信同号)技术方案为准。

315吨龙门液压机机器结构概述:

315吨龙门液压机由主机及控制机构两大部分组成,通过管路及电气装置联系起来,构成整体。主机部分为龙门式结构,包括机身、主缸、限程装置等。控制机构包括液压泵站(动力系统)、电器箱、等组成。现将个部分结构和作用分述如下:

1、机身:

315吨框架式液压机的上横梁、下横梁、滑块等大件均采用大型数控落地镗铣床和高精度数控龙门刨铣机床的精密加工,框架结构经计算机优化,进行有限元分析,设备强度性高,且外形美观。

2、主缸:

主缸缸体依靠法兰连接机身上部。活塞下端用联结法兰、螺栓联接,活塞头部之材料为铸铁,作导向用。活塞头部按有方向相反的YX型密封圈,在活塞杆上装有O型密封圈,将缸内分成两个油腔缸上装有导向套,导向套的外圆上装O型密封圈,借助法兰及螺栓锁紧,以保证缸口密封。在缸口法兰上装有防尘圈,以保证活塞杆的防尘。注;缸体为整体锻件,活塞为45#钢。

3、液压站:

液压泵由油箱、轴向柱塞泵、电动机。二通插装阀、滤油器、空气滤清器组成。

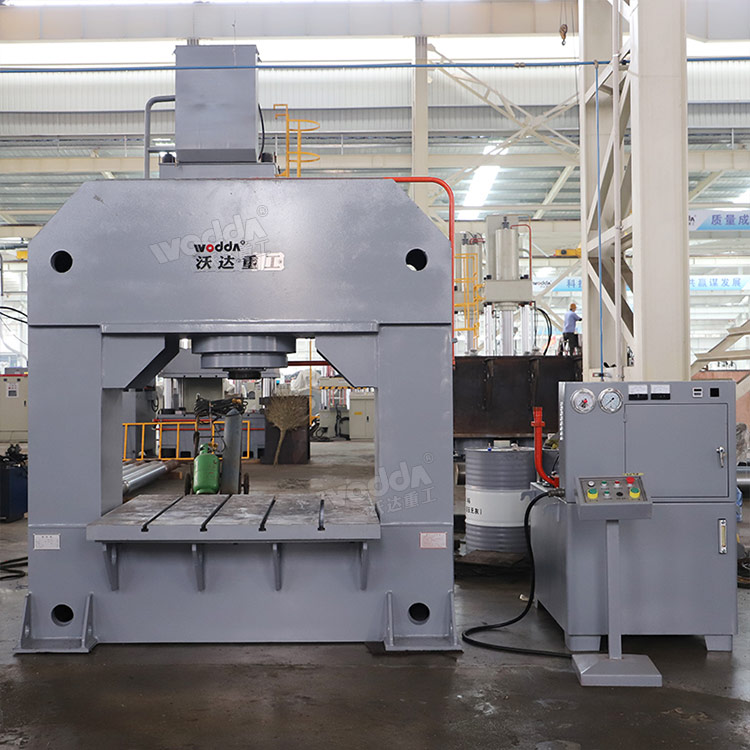

315吨龙门式液压机

315吨龙门式液压机

315吨龙门液压机液压系统介绍:

1、315吨龙门液压机有独立的液压动力机构,由泵、电机、阀集成块、油箱等组成,动力机构中包括油液过滤,液位显示等多种装置。

2、液压系统采用二通插装阀,具有体积小、结构紧凑、流阻小、流量大、动作灵敏、工作可靠、密封性能好、维修方便、使用寿命长等特点。主缸下腔有二级支承系统,确保在某一元件突然失灵的情况下滑块不会下落。系统设有调压阀,调整主缸上腔压力。

3、主油泵为轴向柱塞泵,性能稳定。

4、油箱为钢板焊接结构,设有油标便于观测油位,空气滤清器、阀集成块等在油箱盖板上方有序排列。

5、主要液压管路采用法兰连接,并设有布局合理的抗震管夹,以防止高压管道的震动和泄漏,管道安装前进行酸洗和钝化处理,以保证油液的清洁度。

6、压力表:315吨龙门液压机使用抗震压力表,不易损坏,电接点压力表时刻显示主缸上腔压力,达到设定压力停止工作,有效起到保护作用。

7、压力安全:插装阀自身带有压力调整系统,压力超过设定值溢流回油,使系统始终保持在设定压力内,到达超压保护作用。

FH至尊重工是一家专注于大中型锻压机床设备研发、生产和服务液压机厂家,主要产品有三梁四柱液压机、四梁四柱液压机、单柱液压机、龙门液压机、框架式液压机、粉末成型液压机、金属拉伸液压机、玻璃钢模压液压机、复合材料成型液压机、锻造液压机、冲床、压装校直机及各种配套模具(冲裁、拉伸、模压、锻造)等,客户覆盖全国300多个城市和中亚、欧洲、非洲、南美等海外地区,销售热线:13376327958。
